Modulinė kamino sistema - tai kamino sistema, kuri sudaryta iš kelių pagrindinių sudedamųjų elementų: keramzitbetonio blokų, mineralinės vatos bei keramikinių elementų. Mes Jums galime pasiūlyti dviejų tipų keramikinius elementus, t.y. universaliąją keramiką bei keramiką, kuri ypač tinka ten, kur ilgą laiką veikia aukštos temperatūros, pvz.: pirtis, sauna.

Peržiūrėti katalogą

Kamino sistema MK KOLEKT su universalia keramika panaudojama ne tik šiuolaikiniams kieto bei skysto kuro kondensiaciniams katilams (kai produktų degimo temperatūra mažesnė 200 oC), bet ir šiuolaikinėse apšiltinimo sistemose. Trisluoksnė sistema, pilnai izoliuota mineraline vata, atitinka keliamus aukščiausius reikalavimus. Keramikiniai elementai, gaminami Vokietijoje, atitinka aukštus A1N1/B4N1 klasės reikalavimus. Keramikiniai kamino elementai atsparūs suodžių užsidegimui, taip pat žemoms bei aukštoms temperatūroms (60 oC - 600 oC). Vokiškas keramikinis įdėklas pasižymi lygiu paviršiumi bei dideliu atsparumu kondensato veikimui (atsparūs agresyviems koroziniams faktoriams). MK KOLEKT sistemoje panaudojama speciali izoliacija, užpildanti oro tarpą tarp keramikinių elementų bei keramzitbetoninių kamino blokų. MK KOLEKT kamino sistemos montavimas yra paprastas, lengvas bei greitas. MK KOLEKT kamino sistemą su universalia keramika sudaro: lengvi bei tvirti keramzito-betono blokeliai, karščiui atspari mineralinės vatos izoliacija, užpildanti oro tarpą tarp blokelio bei keramikinių elementų, keramikiniai elementai (kondensato surinkėjas, pravala, pajungimo trišakis, įdėklai), klijai keramikiniams elementams, kiti priedai (durelės, grotelės, kamino viršūnės užbaigimas).

Skirtingai nuo MK KOLEKT su universalia keramika, MK KOLEKT su AT keramika pasižymi padidintu atsparumu temperatūrų pokyčiui. Kamino sistema naudojama su šildymo įrenginiais, naudojančiais kietą kurą. Vokiška AT keramika išgaunama ne naudojant "išformavimo" būdą, bet presavimo būdu iš daug sausesnių medžiagų (didžiąją dalį sudaro šamotas). Vietoj 18% drėgmės gamybinėje medžiagoje, AT keramikos gamybinėje medžiagoje tėra 4% drėgmės. Tokia masė užpilama į formas ir didele jėga suspaudžiama hidrauliniu presu. Tokiu būdu gaunami keramikiniai elementai ypatingai tinkantys ten, kur reikalingi specializuoti kaminai, ilgą laiką veikiantys aukštoje darbinio rėžimo temperatūroje. MK KOLEKT kamino sistemą su universalia keramika sudaro: lengvi bei tvirti keramzito-betono blokeliai, karščiui atspari mineralinės vatos izoliacija, užpildanti oro tarpą tarp blokelio bei keramikinių elementų, keramikiniai elementai (pravala, pajungimo trišakis, įdėklai), klijai keramikiniams elementams, kiti priedai (durelės, grotelės, kamino viršūnės užbaigimas).

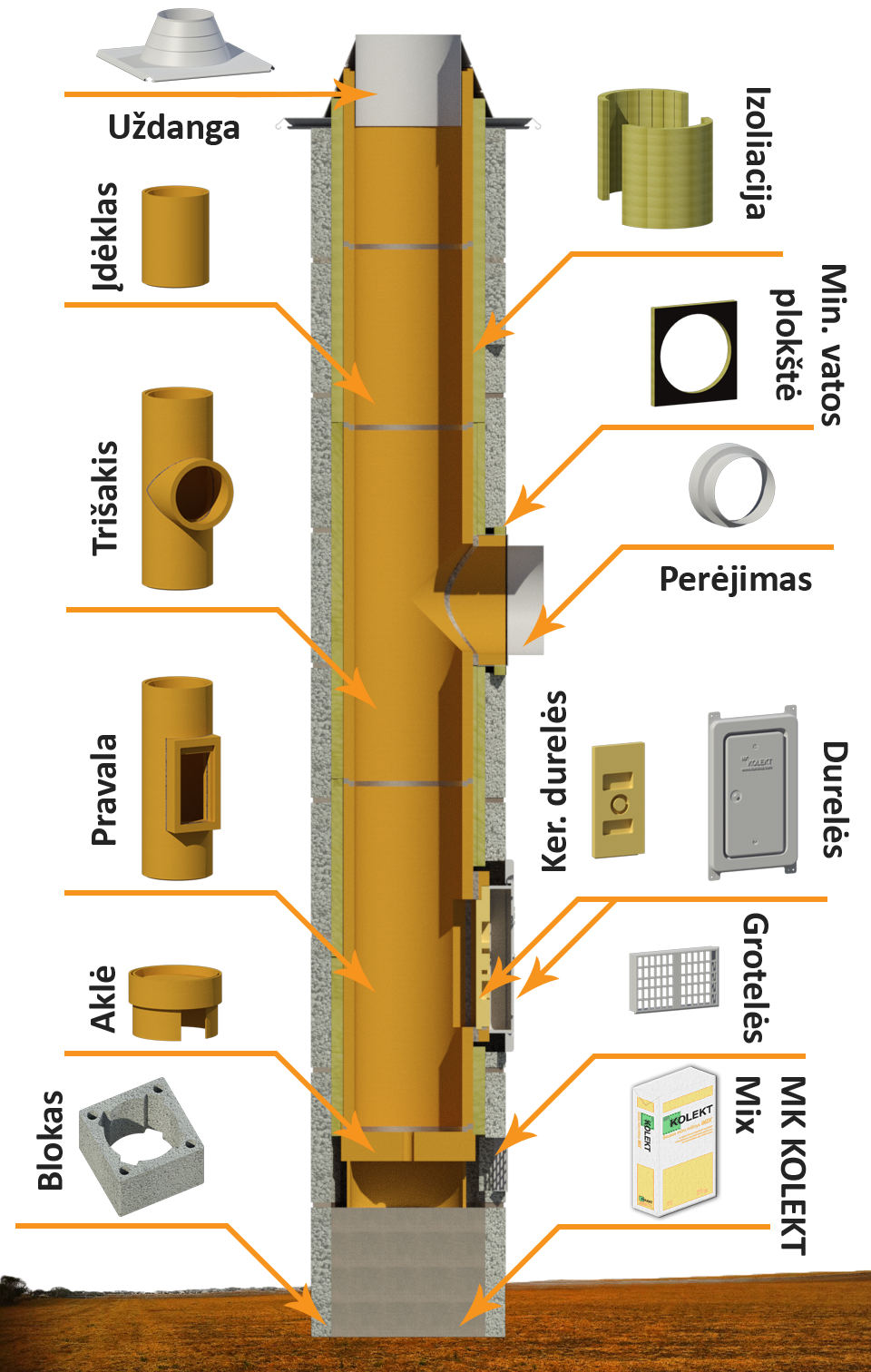

MK KOLEKT kamino komplektacija – visos dūmtraukio dalys nuo keraminių įdėklų iki blokų ir izoliacijos

Modulinių kaminų sistemų charakteristikos

MK KOLEKT ir MK KOLEKT AT
Greitai sudaro gerą trauką; yra atsparus rūgštims; atsparus aukštos temperatūros poveikiui.
Tinka katilams naudojantiems įvairų kurą (malkas, anglis, dujas, granules ir kt.).Tinka katilams naudojantiems kietą kurą (malkas, anglis, granules ir pan.).
Korpusas – keramzitbetonio blokas 3,0 MPa stiprumo gniuždymui. Blokas pasižymi maža mase bei stiprumu gniuždymui.Korpusas – keramzitbetonio blokas. Blokas pasižymi maža mase bei stiprumu gniuždymui.
Keramikiniai dūmtraukių vamzdžiai atsparūs suodžių užsidegimui ir atitinka A1N1/B4N1 klasės reikalavimus.Keramikiniai dūmtraukių vamzdžiai atsparūs suodžių užsidegimui ir atitinka A1N1 klasės reikalavimus.
Keramikinis įdėklas skirtas darbui aukštoje ir žemoje temperatūroje (nuo 60 iki 600 °C).Keramikinis įdėklas skirtas darbui aukštoje temperatūroje (nuo 200 °C).
Keramikinis įdėklas pasižymi lygiu paviršiumi.
Keramikiniai įdėklai gaminami įvairių skersmenų (mm): Ø140; Ø160; Ø180; Ø200; Ø250; Ø300; Ø350; Ø400.Keramikiniai įdėklai gaminami įvairių skersmenų (mm): Ø160; Ø180; Ø200.
Tar­pas per visą kamino aukštį tarp keramikinio vamzdžio ir keramzitbetonio bloko užpildomas specialia mineraline vata.Turi vatos vėdinimo sistemą.
Ugnies atsparumas – 90 min.
Kamino montuojamas arba prie išorinės lauko sienos, arba pastato viduje, užima labai mažai ploto.
Greitas ir nesudėtingas montavimas.

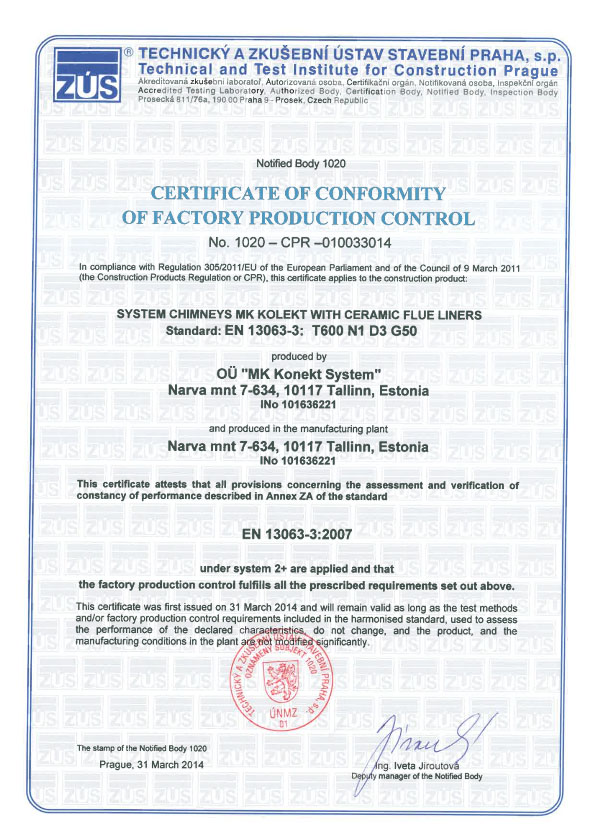

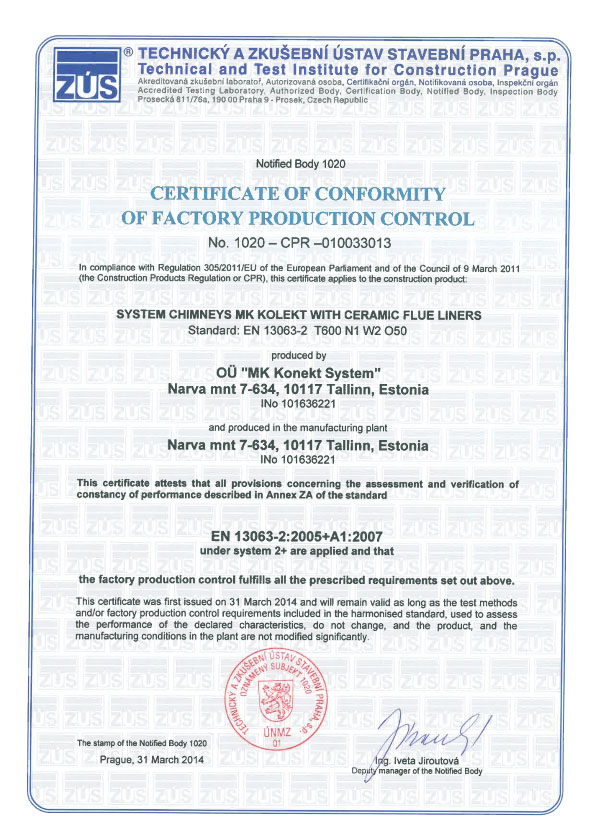

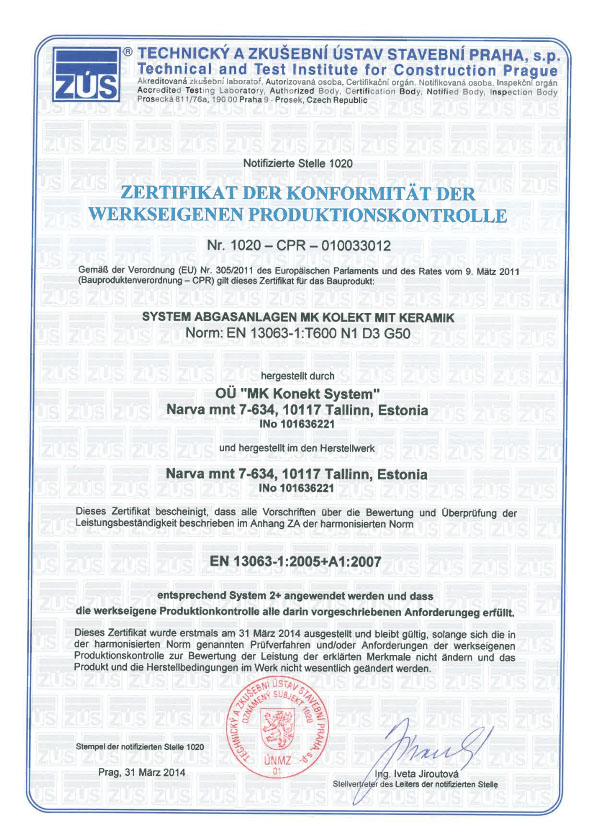

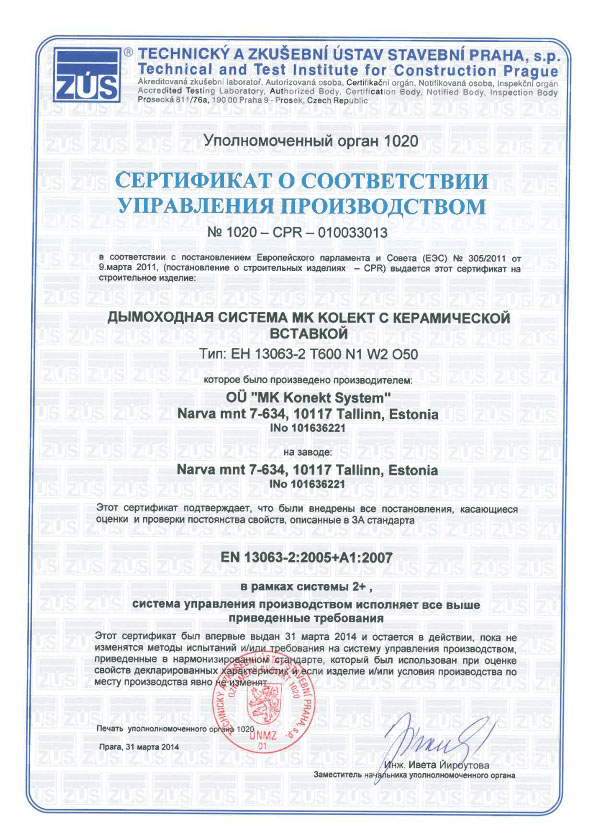

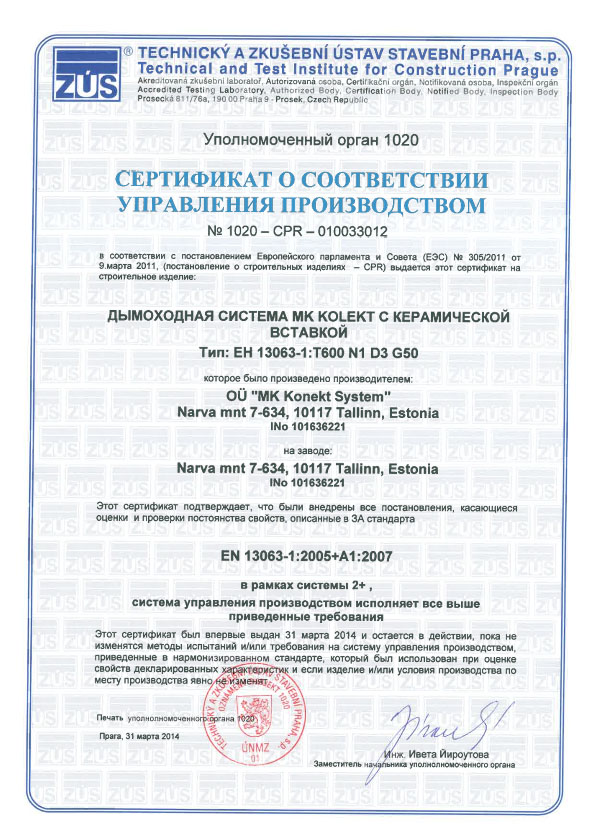

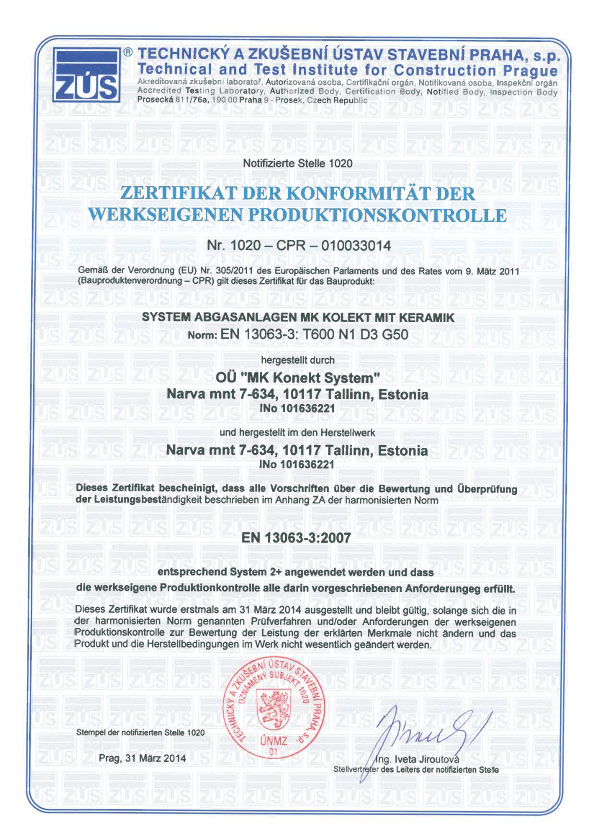

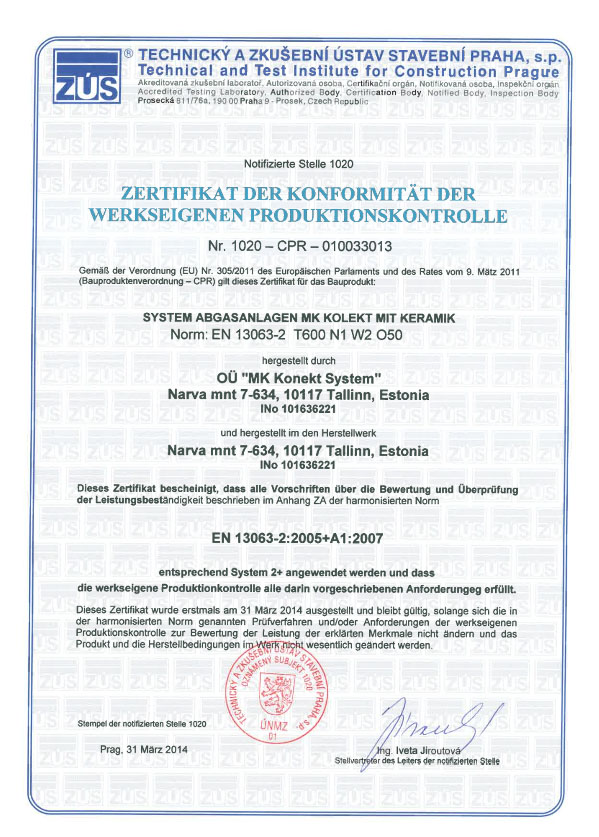

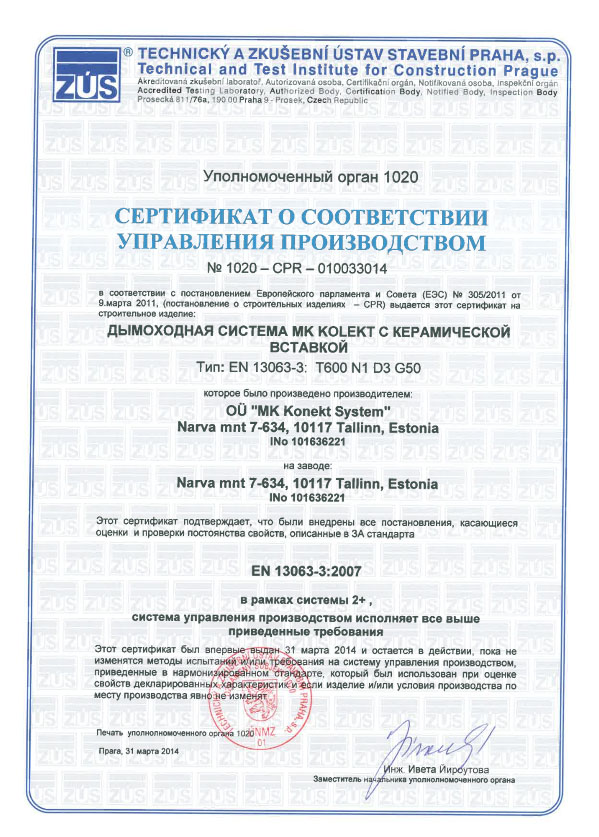

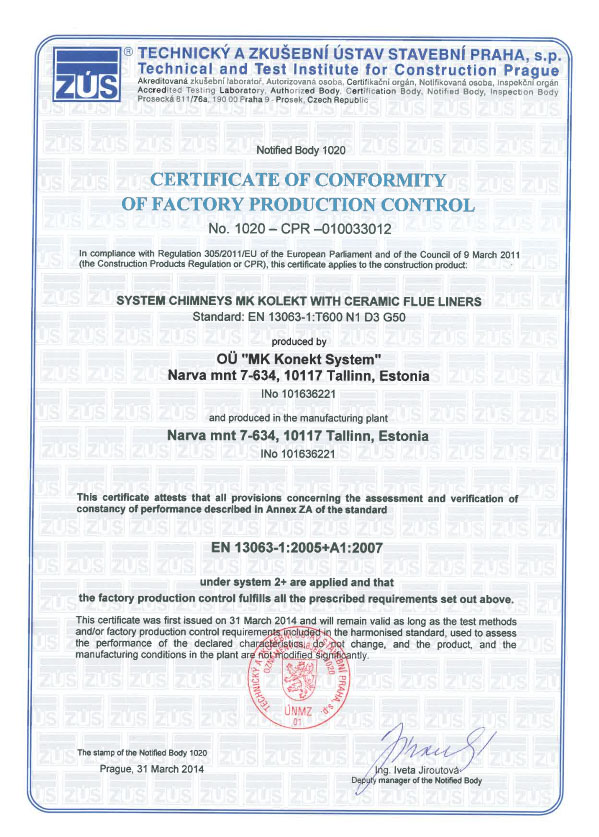

Gaminiai sertifikuoti.

MK KOLEKT sandara

Trisluoksnė kamino sistema MK KOLEKT sudaryta iš: keramzitbetoninių blokų, mineralinės vatos, keramikinių elementų bei kitų priedų. Standartinį kamino sistemos komplektą sudaro keramzitbetoniniai blokai, mineralinė vata, oro tarpui užpildyti tarp blokų bei keramikos elementų, keramikinė aklė, įdėklai, pravala, trišakis, klijai keramikai, pravalos durelės bei ventiliacinės grotelės. Papildomai siūlome įsigyti kamino užbaigimo paketą, nerūdijančio plieno perėjimą, papildomas keramikines dureles pravalai, sausą mūro mišinį, mineralinės vatos plokštę trišakio atšakai.

Priedai

Priedai komplektuojami su standartiniu MK KOLEKT kamino sistemos komplektu:

  • Ventiliacijos grotelės, tvirtinamos kamino apačioje, ties kondensato surinkėju;
  • Pravalos durelės.



Priedai komplektuojami pagal poreikį:

  • Kamino užbaigimas, sudarytas iš kamino uždangos bei stogelio. Yra galimybė pasirinkti tarp nerūdijančio plieno uždangos su stogeliu bei nerūdijančio plieno uždangos su deflektoriumi. Vietoj nerūdijančio plieno kamino viršūnės uždangos galima pasirinkti betoninę uždangą;
  • Nerūdijančio plieno perėjimas pajungimui;
  • Keramikinės durelės, kurios naudojamos kartu su įprastomis durelėmis;
  • Mineralinės vatos plokštė trišakio atšakai, blokelyje išpjautos pajungimo trišakio angos uždengimui;
  • Sausas mūro mišinys;

*Papildomai užsakomi priedai
**Perkant MK KOLEKT kamino komplektą bei užsakant užbaigimo paketą pridedami priedai

Kamino uždanga su stogeliu

Kamino uždanga su deflektoriumi

- arba -

Betoninė plokštė

Deflektorius

Pravalos durelės

Ventiliacijos grotelės

Mūro mišinys*

Min. vatos plokštė*

Pajungimo perėjimas*

Keraminės pravalos durelės*

Trafaretai**

Keramikiniai elementai

Keramikiniai elementai esantys standartinėje MK KOLEKT kamino sistemos komplektacijoje:

  • Kondensato surinkėjas (aklė);
  • Pravala;
  • Vienas iš dviejų tipų trišakių;
  • Kamino įdėklai.

Keramikiniai elementai sujungiami panaudojant specialiai juose išformuotus sujungimus. Sujungimai sutvirtinami su prie komplekto pridedamais klijais keramikai.

Keramikiniai elementai komplektuojami pagal poreikį:

  • Keramikinės durelės, kurios naudojamos kartu su įprastomis durelėmis.

VOKIŠKI keramikiniai Hart Keramik komponentai kaminui komplektuojami su KONEKT

Trišakis 90°

ModelisAukštis (cm)Masė (kg)Paletėje (vnt.)
RRO40066644
RRO35066556
RRO30066418
RRO250663212
RRO2006615,620
RRO1806614,924
RRO1606612,924
RRO1406611,236

Trišakis 45°

ModelisAukštis (cm)Masė (kg)Paletėje (vnt.)
RRO400/456676—
RRO350/456669—
RRO300/456650—
RRO250/456641—
RRO200/456619,216
RRO180/456618,516
RRO160/456614,220
RRO140/456612,520

Pravala

ModelisAukštis (cm)Masė (kg)Paletėje (vnt.)
PTO40066548
PTO35066518
PTO300663412
PTO250663016
PTO2006615,930
PTO1806614,230
PTO1606612,330
PTO140661248

Keramikinis įdėklas

ModelisAukštis (cm)Masė (kg)Paletėje (vnt.)
KLR4003326,415
KLR3503324,520
KLR3003317,130
KLR250331540
KLR200337,245
KLR180336,560
KLR160336,275
KLR14033590

Kondensato surinkėjas

ModelisAukštis (cm)Masė (kg)Paletėje (vnt.)
SO4001647,6—
SO3501638,5—
SO300162716
SO2501812,412
SO20/18186,160
SO16/14184,260

Keramikinės pravalos durelės*

ModelisAukštis (cm)Masė (kg)Paletėje (vnt.)
KKS19019×26—126
KKS14014×26—126

Kiti kamino sistemos MK KOLEKT multi elementai

Kiti kamino sistemos elementai su standartiniu MK KOLEKT kamino sistemos komplektu:

  • Klijai keramikai.

Keramikiniai kamino elementai sutvirtinami specialiais klijais keramikai. Indelis klijų įskaičiuojamas į MK KOLEKT kamino komplekto kainą.

Klijai keramikai

Mineralinė vata

Keramzitbetoniniai blokai

Pasirenkamas keramzitbetonio kamino blokas:

  • Kamino blokas be ventiliacijos angų;
  • Kamino blokas su 2 ventiliacijos angomis.



Pasirenkamas keramzitbetonio ventiliacinis blokas:

  • Ventiliacijos blokas su 1 ventiliacijos anga;
  • Ventiliacijos blokas su 2 ventiliacijos angomis;
  • Ventiliacijos blokas su 3 ventiliacijos angomis;
  • Ventiliacijos blokas su 4 ventiliacijos angomis.



Tiek kamino blokai, tiek ventiliacijos blokai gali būti statomi vienas šalia kito, jei tai leidžia situacija. Blokai dėl savo matmenų nesunkiai mūrijami šalia vienas kito.

Kamino blokai

Kamino blokas be ventiliacijos

Matmenys (cm): 36x36x24

Masė (kg): 12

Paletėje (vnt.): 63

Kamino blokas su 1 vent. anga

Matmenys (cm): 50x36x24

Masė (kg): 18

Paletėje (vnt.): 24

Kamino blokas su 2 vent. angomis

Matmenys (cm): 56x36x24

Masė (kg): 18

Paletėje (vnt.): 42

Ventiliaciniai blokai

1-no kanalo ventiliacinis blokas

Matmenys (cm): 25x25x24

Masė (kg): 9

Paletėje (vnt.): 90

2-jų kanalų ventiliacinis blokas

Matmenys (cm): 36x25x24

Masė (kg): 12,5

Paletėje (vnt.): 84

3-jų kanalų ventiliacinis blokas

Matmenys (cm): 52x25x24

Masė (kg): 18

Paletėje (vnt.): 36

4-ių kanalų ventiliacinis blokas

Matmenys (cm): 50x36x24

Masė (kg): 27

Paletėje (vnt.): 24

MK KOLEKT montavimo patarimai

1. Keramikinių įdėklų sujungimas

Keramikinis įdėklas su sandarinimo jungtimi – MK KOLEKT kamino detalės brėžinys

Montuodami keramikinius elementus atkreipkite dėmesį į keramikinių elementų sujungimus. Keramikiniai vamzdžiai tarpusavyje susijungia dėl specialiai išformuotų sujungimų. Keramikiniai vamzdžiai visada įsimauna į apačioje esantį kitą keramikinį vamzdį. Sujungimas su išsikišimu viduje privalo visada būti apatinėje dalyje. Viršutinė vamzdžio dalis – sujungimas su duobute viduje.

2. Izoliacinio sluoksnio sujungimai

Kamino keraminio įdėklo montavimo krypties pavyzdžiai – teisingas ir neteisingas įdėjimas

Dėdami mineralinę vatą, atkreipkite dėmesį, kurioje vietoje išsidėsto sujungimai tarp dviejų vatos gabaliukų. Sujungimas tarp gabaliukų negali būti nukreiptas į kamino bloko ventiliacines angeles. Dviejų mineralinės vatos gabaliukų sujungimas turi būti nukreiptas į 1 iš 4 kamino bloko sienelę, tokiu būdu mineralinė vata teisingai apjuos keramikinius kamino įdėklus ir funkcionuos kaip numatyta.

3. Atstumas iki konstrukcijų

MK KOLEKT kamino blokelio su izoliacija montavimo schema – sandara ir laikikliai
Kamino izoliacijos sprendimas – mineralinės vatos ir medienos konstrukcijų sandūros brėžinys

Angos, pereinančios per stogą ar perdangas, turi būti iš visų pusių nutolusios nuo blokelio sienelių bent 2 – 3 cm, o jei konstrukcijos, per kurias eina kaminas yra degios – tai bent 5 cm. Tarpus galima užkišti mineraline vata.

3. Keramikiniai pajungimo bei pravalos trišakiai

  • Pjaunant pajungimo trišakio ar pravalos angas blokelyje būtina palikti šiek tiek didesnį atstumą iki keramikinių elementų dalių, kad keramika nesiliestų su blokelio sienelėmis ir turėtų vietos judėti.
  • Mes siūlome įsigyti pajungimo perėjimą, kuris dedasi ant pajungimo trišakio atšakos, jei naudosite perėjimą, kuris įsimauna į vidų, būtinai atkreipkite dėmesį, kad nebūtų panaudota per standi karščiui atspari virvė susidariusiam oro tarpui užpildyti.

MK KOLEKT multi montavimo instrukcija

Kruopštus kamino sumontavimas garantuos ilgą ir nepriekaištingą kamino sistemos funkcionavimą.

Prieš pradedant montuoti kaminą, reikia žinoti: kur bus nukreiptos pravalos durelės, koks bus trišakio pajungimo aukštis. Jei kaminas šalia turi papildomą ventiliacinį kanalą, reikia numatyti ventiliacinio kanalo angos aukštį. Laisvai stovinčią kamino dalį reikia statiškai sutvirtinti, tam galima papildomai panaudoti apvalias angas blokelio kampuose, į kurias reikia įleisti armatūros strypus ir užbetonuoti.

  1. Kaminą statyti ant iš anksto paruošto betoninio pamato.
  2. Kamino blokelius jungti cementiniu arba cemento-kalkių mišiniu.
  3. Mišinį dėti ant kamino blokelių sienelių (ventiliaciniai kanalai, esantys blokelio kampuose bei mineralinė vata neturi liestis su montavimo mišiniu).
  4. Keraminiai elementai yra jungiami specialiu rūgštims atspariu glaistu, kuris yra kibirėlyje. Prieš tepant glaistą keraminio vamzdžio kraštas turi būti švarus. Glaistą tepti ant iš anksto suvilgyto vamzdžio krašto.
  5. Kondensato indą prijungti prie kanalizacijos.

Jeigu montavimas atliekamas su kelių dienų pertrauka, kamino vidų reikia apsaugoti nuo drėgmės.

1. Cokolio paruošimas

MK KOLEKT kamino pamato sudėtis – betono plokštė, keramzitbetonio blokas ir užpildas
  1. Ant iš anksto suformuoto pamato patiesti izoliacinę medžiagą;
  2. Suformuoti 20-30 cm cokolį iš betono ar mūro;
  3. Arba pirmąjį kamino blokelį užpildyti betonu.

2. Kamino pagrindo paruošimas

MK KOLEKT kamino blokelių surinkimas su aklėmis ir grotelėmis – montavimo žingsniai
  1. Šablono pagalba ant blokelio sienelės pažymėti reikalingą angos dydį;
  2. Apatinėje blokelio dalyje išpjauti pažymėtą angą, į išpjautą angą vėliau įdėti ventiliacijos groteles;
  3. Blokelį uždėti ant mišiniu užtepto cokolio;
  4. Į blokelio vidų įdėti kondensato surinkėją (aklę). Aklę uždėti ant mišinio, nutekamąjį vamzdį nukreipti į angos pusę.

3. Išvalymo trišakio/pravalos montavimas

MK KOLEKT kamino blokelių ir keraminio įdėklo surinkimo žingsniai su pravala ir durelėmis
  1. Šablono pagalba ant blokelio sienelės pažymėti reikalingą angos dydį;
  2. Su kampiniu šlifuokliu išpjauti angą;
  3. Blokelį su išpjauta anga uždėti ant blokelio su mūro mišiniu;
  4. Mineralinę vatą įdėti į blokelio vidų ir nupjauti, kad neužblokuotų angų;
  5. Ant nuvalyto kondensato indo krašto užtepti rūgštims atsparaus glaisto/klijų;
  6. Įleisti išvalymo trišakį/pravalą;
  7. Uždėti kitą blokelį ant blokelio su mūro mišiniu bei įdėti mineralinę vatą.

4. Pajungimo trišakio montavimas

MK KOLEKT kamino blokelių ir keraminio trišakio montavimo žingsniai su perėjimo detalėmis
  1. Šablono pagalba ant blokelio pažymėti reikalingą angos dydį;
  2. Blokelį su išpjauta anga uždėti ant mišiniu užtepto blokelio;
  3. Įdėti ir nupjauti mineralinę vatą, kad neužblokuotų angų;
  4. Ant nuvalyto ir suvilgyto krašto užtepti rūgštims atsparaus glaisto/klijų;
  5. Įleisti pajungimo trišakį;
  6. Nuvalyti glaisto perteklių nuo vidinės vamzdžių sujungimo vietos;
  7. Uždėti kitą blokelį ant blokelio su mūro mišiniu bei įdėti išpjautą mineralinę vatą.

Trišakiui pajungti reikalingas specialus perėjimas, jokiu būdu negalima į trišakio atšaką montuoti paprastą įdėklą!

5. Standartinė montavimo eiga

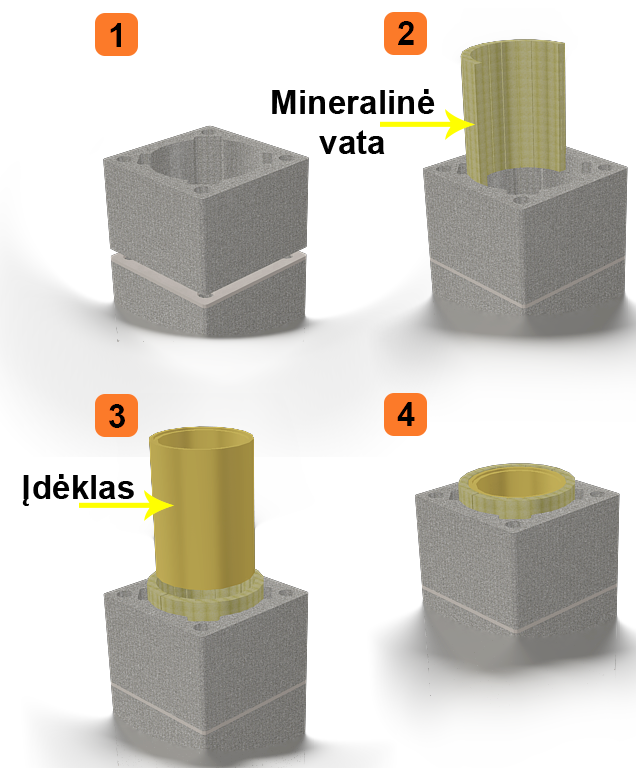

MK KOLEKT kamino blokų ir keraminio įdėklo montavimo žingsniai su mineralinės vatos izoliacija
  1. Uždėti blokelį ant montavimo mišinio;
  2. Įdėti į blokelį mineralinę vatą;
  3. Ant nuvalyto ir suvilgyto vamzdžio krašto užtepti rūgštims atsparaus glaisto/klijų;
  4. Įleisti keraminį vamzdį;
  5. Nuvalyti glaisto perteklių nuo vidinės įdėklo sujungimo vietos.

Eigą kartoti iki kamino užbaigimo.

6. Kamino užbaigimas

MK KOLEKT kamino keramikinio įdėklo įstatymas į bloką – pirmieji surinkimo etapai
  1. Mineralinė vata paskutiniame blokelyje turi būti trumpesnė, todėl šią sutrumpinkite;
  2. Prieš įleidžiant paskutinį vamzdį, jį sutrumpinti kampinio šlifuoklio pagalba;
  3. Nuvalyti bei suvilgyti vamzdžio kraštą ir užtepti rūgštims atsparaus glaisto/klijų;
  4. Įleisti keraminį vamzdį.

7. Kamino užbaigimo tvirtinimas

MK KOLEKT kamino uždanga su apsauginiu gaubtu ir plokšte – kamino viršutinės dalies detalė
  1. Ankeris įsukamas su šešiakampiu varžtu į keramzitbetonio bloke esančias tvirtinimo kiaurymes;
  2. Visas ankeris neįsukamas, virš bloko paliekama apie 1 cm;
  3. Ant kamino bloko dedama kamino uždanga ir prisukama varžtu per uždangą.
