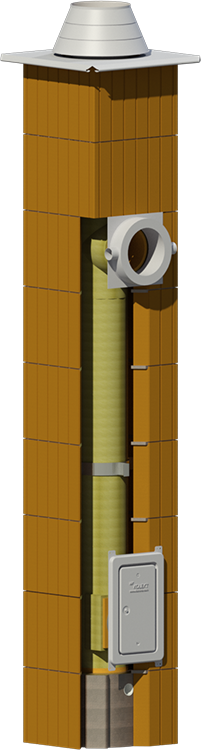

MK KOLEKT MULTI kamino pjūvis – keramikinis dūmtraukis su termovata, trišakiu ir durelėmis

MK KOLEKT multi

Kamino sistema MK KOLEKT multi panaudojama ne tik šiuolaikiniams kieto bei skysto kuro kondensaciniams katilams (kai produktų degimo temperatūra mažesnė 200 °C), bet ir šiuolaikinėse apšiltinimo sistemose.

Trisluoksnė sistema, pilnai izoliuota mineraline vata, atitinka keliamus aukščiausius reikalavimus. Keramikiniai elementai su mineralinės vatos izoliacija centruojami su centravimo žiedais. Oro tarpas, kuris lieka tarp mineralinės vatos bei keramzitbetonio bloko, panaudojamas oro padavimui.

Keramikiniai elementai, gaminami Vokietijoje, atitinka aukščiausius W3G klasės reikalavimus. Keramikiniai kamino elementai atsparūs suodžių užsidegimui, net ir dirbant skystame režime, taip pat žemoms bei aukštoms temperatūroms. Keramikinis įdėklas pasižymi lygiu paviršiumi bei dideliu atsparumu kondensato veikimui (atsparūs agresyviems koroziniams faktoriams).

MK KOLEKT multi keramikiniai elementai ypač atsparūs mechaniniam poveikiui, gręžiami/pjaunami nesibaiminant keramikos įskilimų, be papildomų įpjovimų. Užsakant MK KOLEKT multi kamino sistemą, galima užsakyti keramikinius elementus su jau uždėta mineraline vata.

Kamino sistemos montavimas yra paprastas, lengvas bei greitas. Montavimas tampa dar paprastesnis dėl ilgesnių keramikinių elementų, taip sumažinant sujungimų skaičių. MK KOLEKT multi kamino sistemos kokybę patvirtina ir išduoti CE atitikties sertifikatai.

Peržiūrėti katalogą

Kaminas pasyviam namui

Kamino konstrukcija, naudojama pasyviuose namuose, skiriasi nuo standartinių kaminų. Standartiniai keramikinių sistemų dūmtraukiai neatitinka reikalavimų, nes keramikos vėdinimui sistemose oras imamas iš patalpos.

Naujos kartos įrenginiai, tinkantys pasyviems namams, nuo ankstesniųjų skiriasi sandarumu – keramikos vėdinti nebereikia, o oro padavimas į šildymo įrenginį įgyvendinamas išnaudojant oro tarpą tarp blokelio bei izoliacijos.

Keramikinio elemento sienelė yra plonesnė – įprastinio keraminio dūmtraukio sienelės storis siekia maždaug pusantro–du centimetrus, o modernaus kamino pasyviam namui – daug mažesnis.

Kamino sistemos nebijo drėgmės, nėra sąlygų susidaryti rasos taškui. Tokios savybės nulemia keramikinių dūmtraukių pranašumą prieš plienines sistemas.

A++ klasės pastatui tinka abiejų tipų sistemos, tačiau svarbu atkreipti dėmesį į sandarumą ir „šalčio tilto“ susidarymą. Montuojant nerūdijančio plieno dūmtraukius pasyviame name neabejotinai susidursime su „šalčio tilto“ problema.

Tokias pačias savybes turi turėti ir įrenginiai, jungiami prie dūmtraukių sistemų – jie turi būti sandarūs. A klasės pastatams netinka ir įprasti židiniai, kurie orą kūrenimui imdavo iš patalpos.

Šios klasės pastatams reikalingi sertifikuoti įrenginiai, kurie turi degimui reikalingo oro jungtį iš lauko bei antrinio degimo sistemą.

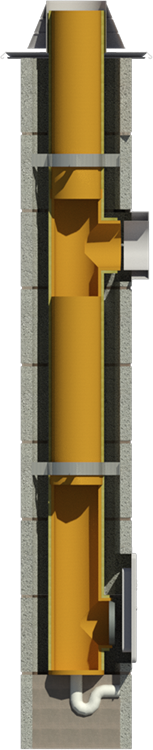

MK KOLEKT dūmtraukio sistema su pravala, trišakiu ir kondensato surinkimu – vertikalus pjūvis

Modulinių kaminų sistemų charakteristikos

MK KOLEKT multi
Greitai sudaro gerą trauką; yra atsparus rūgštims; atsparus aukštos temperatūros poveikiui.
Tinka katilams naudojantiems įvairų kurą (malkas, anglis, dujas, granules ir kt.).
Tinka eksploatuoti su katilais uždara degimo kamera bei kondensaciniais katilais, tinka naudoti ir kaip koncentrinę kondensacinę kamino sistemą, kur reikalingas atskiras oro padavimas į šildymo įrenginį.
Keramikiniai dūmtraukių vamzdžiai atsparūs suodžių užsidegimui ir atitinka aukščiausios W3G klasės reikalavimus.
Keramikinis įdėklas skirtas darbui aukštoje ir žemoje temperatūroje (nuo 60 iki 600 °C).
Keramikinis įdėklas pasižymi lygiu paviršiumi bei dideliu atsparumu kondensato veikimui.
Keramikiniai įdėklai gaminami įvairių skersmenų (mm): Ø120; Ø140; Ø160; Ø180; Ø200; Ø250; Ø300.
Keramikinis įdėklas plona sienele, bet tuo pačiu išlaikantis tvirtumą kaip ir storasluoksnis keramikinis įdėklas.
Izoliuotas keramikinis vamzdis centruojamas keramzitbetonio bloke su centravimo žiedu.
Dėka centravimo žiedų sudaromas oro tarpas papildomam oro padavimui.
Mažas sujungimų skaičius dėka ilgesnių keramikinių elementų.
Ugnies atsparumas – 90 min.
Greitas ir nesudėtingas montavimas.
Gaminiai sertifikuoti.

MK KOLEKT multi sandara

Trisluoksnė kamino sistema MK KOLEKT MULTI sudaryta iš: keramzitbetoninių arba keramikinių blokų, mineralinės vatos, keramikinių elementų bei kitų priedų. Pilną kamino sistemos komplektą sudaro: kamino blokai, mineralinė vata, centravimo žiedai, keramikinė aklė, įdėklai, pravala, trišakis, klijai keramikai. Papildomai siūlome įsigyti kamino užbaigimo paketą, nerūdijančio plieno perėjimą, sausą mūro mišinį.

Priedai

Priedai komplektuojami su MK KOLEKT multi kamino sistemos komplektu:

  • Pravalos durelės;
  • Centravimo žiedai.

Priedai komplektuojami pagal poreikį:

  • Kamino užbaigimas, sudarytas iš kamino uždangos bei stogelio. Yra galimybė pasirinkti tarp nerūdijančio plieno uždangos su stogeliu bei nerūdijančio plieno uždangos su deflektoriumi. Pasyviam namui siūlome įsigyti uždangą su oro paėmimu;
  • Nerūdijančio plieno perėjimas pajungimui. Pasyviam namui siūlome įsigyti perėjimą su oro padavimu;
  • Sausas mūro mišinys.

*Papildomai užsakomi priedai
**Perkant MK KOLEKT kamino komplektą bei užsakant užbaigimo paketą pridedami priedai

Kamino uždanga su stogeliu

Kamino uždanga su deflektoriumi

Uždanga su oro paėmimu

Pravalos durelės

Centravimo žiedas

Mūro mišinys

Pajungimo perėjimas*

Pajungimo perėjimas*

Trafaretai**

Keramikiniai elementai

Keramikiniai elementai esantys MK KOLEKT multi kamino sistemos komplektacijoje:

  • Kondensato surinkėjas (aklė);
  • Pravala;
  • Trišakis;
  • Kamino įdėklai.

Keramikiniai elementai sujungiami panaudojant specialiai juose išformuotus sujungimus. Sujungimai sutvirtinami su prie komplekto pridedamais klijais keramikai. Visi keramikiniai elementai gali būti komplektuojami jau su užmauta ant jų mineraline vata.

VOKIŠKI keramikiniai Hart Keramik komponentai kaminui komplektuojami su KONEKT

Trišakis 90°

ModelisAukštis (cm)Masė (kg)Paletėje (vnt.)
RRO300M100326
RRO250M10022,18
RRO200M1002212
RRO180M1002212
RRO160M10015,615
RRO140M10015,620
RRO120M10010,220

Pravala

ModelisAukštis (cm)Masė (kg)Paletėje (vnt.)
PTO300M66,522,16
PTO250M66,515,18
PTO200M66,510,212
PTO180M66,59,915
PTO160M66,59,315
PTO140M66,58,424
PTO120M66,5728

Keramikinis įdėklas

ModelisAukštis (cm)Masė (kg)Paletėje (vnt.)
KLR300M10029,956
KLR250M10020,458
KLR200M10015,217
KLR180M10014,0520
KLR160M10012,420
KLR140M10010,624
KLR120M1009,8528

Kondensato surinkėjas

ModelisAukštis (cm)Masė (kg)Paletėje (vnt.)
SO250M50128
SO200M50912
SO180M50815
SO160M507,515
SO140M50724
SO120M50628

Kiti kamino sistemos MK KOLEKT multi elementai

Kiti kamino sistemos elementai su standartiniu MK KOLEKT kamino sistemos komplektu:

  • Klijai keramikai.

Keramikiniai kamino elementai sutvirtinami specialiais klijais keramikai. Indelis klijų įskaičiuojamas į MK KOLEKT kamino komplekto kainą.

Klijai keramikai

Blokai

Pasirenkamas keramzitbetonio kamino blokas:

  • Kamino blokas be ventiliacijos angų;
  • Kamino blokas su 2 ventiliacijos angomis.



Pasirenkamas keramikinis kamino blokas:

  • Kamino blokas be ventiliacijos angų;



Pasirenkamas keramzitbetonio ventiliacinis blokas:

  • Ventiliacijos blokas su 1 ventiliacijos anga;
  • Ventiliacijos blokas su 2 ventiliacijos angomis;
  • Ventiliacijos blokas su 3 ventiliacijos angomis;
  • Ventiliacijos blokas su 4 ventiliacijos angomis.



Tiek kamino blokai, tiek ventiliacijos blokai gali būti statomi vienas šalia kito, jei tai leidžia situacija. Blokai dėl savo matmenų nesunkiai mūrijami šalia vienas kito.

Kamino blokai

Kamino blokas be ventiliacijos

Matmenys (cm): 35x35x24

Masė (kg): 12

Paletėje (vnt.): 63

Kamino blokas su 2 vent. angomis

Matmenys (cm): 56x36x24

Masė (kg): 18

Paletėje (vnt.): 42

Kamino blokas be ventiliacijos

Matmenys (cm): 36x36x24 / 42x42x42

Masė (kg): 21 / 27

Paletėje (vnt.): —

Ventiliaciniai blokai

1-no kanalo ventiliacinis blokas

Matmenys (cm): 25x25x24

Masė (kg): 9

Paletėje (vnt.): 90

2-jų kanalų ventiliacinis blokas

Matmenys (cm): 36x25x24

Masė (kg): 12,5

Paletėje (vnt.): 84

3-jų kanalų ventiliacinis blokas

Matmenys (cm): 52x25x24

Masė (kg): 18

Paletėje (vnt.): 36

4-ių kanalų ventiliacinis blokas

Matmenys (cm): 50x36x24

Masė (kg): 27

Paletėje (vnt.): 24

MK KOLEKT multi montavimo patarimai

1. Keramikinių įdėklų sujungimas

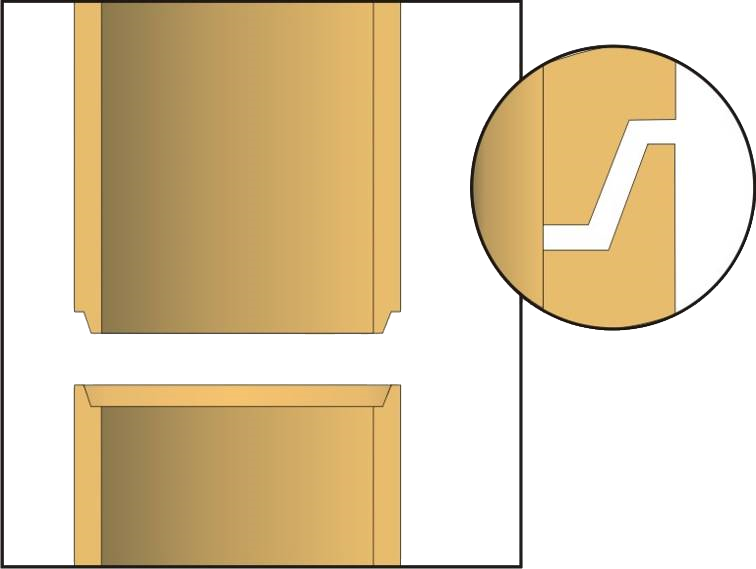

Keramikinis įdėklas su sandarinimo jungtimi – MK KOLEKT kamino detalės brėžinys

Montuodami keramikinius elementus atkreipkite dėmesį į keramikinių elementų sujungimus. Keramikiniai vamzdžiai tarpusavyje susijungia dėl specialiai išformuotų sujungimų. Keramikiniai vamzdžiai visada įsimauna į apačioje esantį kitą keramikinį vamzdį. Sujungimas su išsikišimu viduje privalo visada būti apatinėje dalyje. Viršutinė vamzdžio dalis – sujungimas su duobute viduje.

2. Atstumas iki konstrukcijų

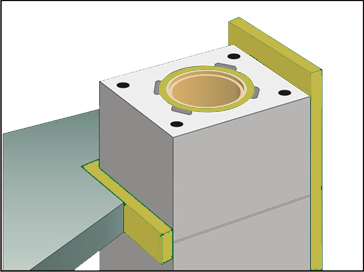

MK KOLEKT kamino blokelio su izoliacija montavimo schema – sandara ir laikikliai

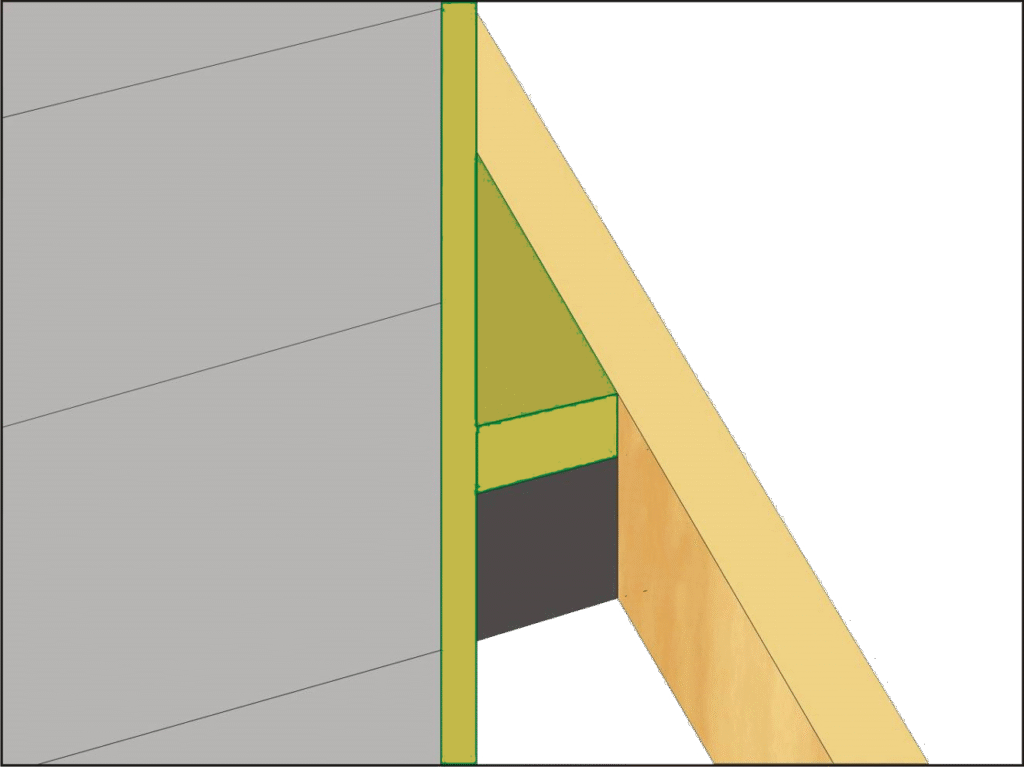

Kamino izoliacijos sprendimas – mineralinės vatos ir medienos konstrukcijų sandūros brėžinys

Angos, pereinančios per stogą ar perdangas, turi būti iš visų pusių nutolusios nuo blokelio sienelių bent 2 – 3 cm, o jei konstrukcijos, per kurias eina kaminas yra degios – tai bent 5 cm. Tarpus galima užkišti mineraline vata.

3. Keramikiniai pajungimo bei pravalos trišakiai

  • Pjaunant pajungimo trišakio ar pravalos angas blokelyje būtina palikti šiek tiek didesnį atstumą iki keramikinių elementų dalių, kad keramika nesiliestų su blokelio sienelėmis ir turėtų vietos judėti.
  • Mes siūlome įsigyti pajungimo perėjimą, kuris dedasi ant pajungimo trišakio atšakos, jei naudosite perėjimą, kuris įsimauna į vidų, būtinai atkreipkite dėmesį, kad nebūtų panaudota per standi karščiui atspari virvė susidariusiam oro tarpui užpildyti.

MK KOLEKT multi montavimo instrukcija

Kruopštus kamino sumontavimas garantuos ilgą ir nepriekaištingą kamino sistemos funkcionavimą.

Prieš pradedant montuoti kaminą, reikia žinoti: kur bus nukreiptos pravalos durelės, koks bus trišakio pajungimo aukštis. Jei kaminas šalia turi papildomą ventiliacinį kanalą, reikia numatyti ventiliacinio kanalo angos aukštį. Laisvai stovinčią kamino dalį reikia statiškai sutvirtinti, tam galima papildomai panaudoti apvalias angas blokelio kampuose, į kurias reikia įleisti armatūros strypus ir užbetonuoti.

  1. Kaminą statyti ant iš anksto paruošto betoninio pamato.
  2. Kamino blokelius jungti cementiniu arba cemento-kalkių mišiniu.
  3. Mišinį dėti ant kamino blokelių sienelių (ventiliaciniai kanalai, esantys blokelio kampuose bei mineralinė vata neturi liestis su montavimo mišiniu).
  4. Keraminiai elementai yra jungiami specialiu rūgštims atspariu glaistu, kuris yra kibirėlyje. Prieš tepant glaistą keraminio vamzdžio kraštas turi būti švarus. Glaistą tepti ant iš anksto suvilgyto vamzdžio krašto.
  5. Kondensato indą prijungti prie kanalizacijos.

Jeigu montavimas atliekamas su kelių dienų pertrauka, kamino vidų reikia apsaugoti nuo drėgmės.

1. Cokolio paruošimas

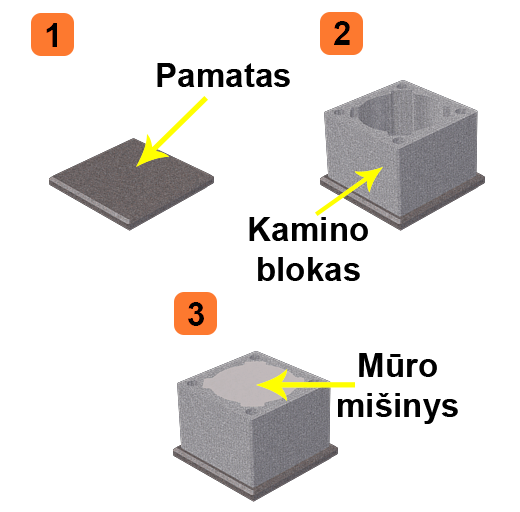

MK KOLEKT kamino pamato sudėtis – betono plokštė, keramzitbetonio blokas ir užpildas
  1. Ant iš anksto suformuoto pamato patiesti izoliacinę medžiagą;
  2. Suformuoti 20-30 cm cokolį iš betono ar mūro;
  3. Arba pirmąjį kamino blokelį užpildyti betonu.

2. Kamino pagrindo paruošimas

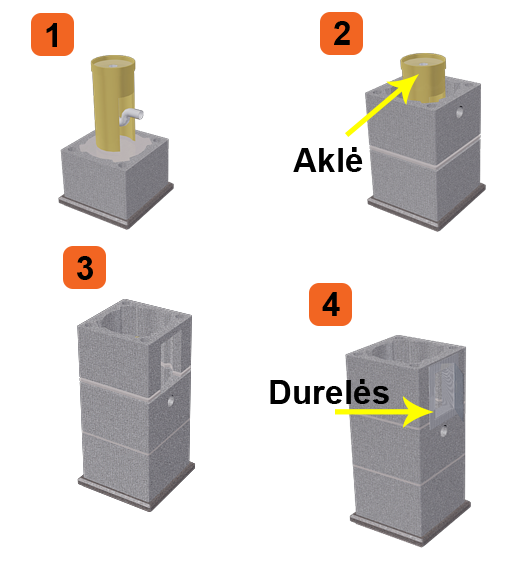

MK KOLEKT kamino blokelių ir keraminio įdėklo montavimo žingsniai su trišakiu ir pravala
  1. Šablono pagalba ant blokelio sienelės pažymėti reikalingą angos dydį;
  2. Apatinėje blokelio dalyje išpjauti pažymėtą angą, kondensato vamzdeliui;
  3. Blokelį uždėti ant mišiniu užtepto cokolio;
  4. Į blokelio vidų įdėti kondensato surinkėją su vamzdeliu;
  5. Šablono pagalba ant blokelio sienelės pažymėti reikalingą angos dydį;
  6. Su kampiniu šlifuokliu išpjauti angą;
  7. Blokelį uždėti ant mišiniu užtepto anksčiau uždėto blokelio;

3. Išvalymo trišakio/pravalos montavimas

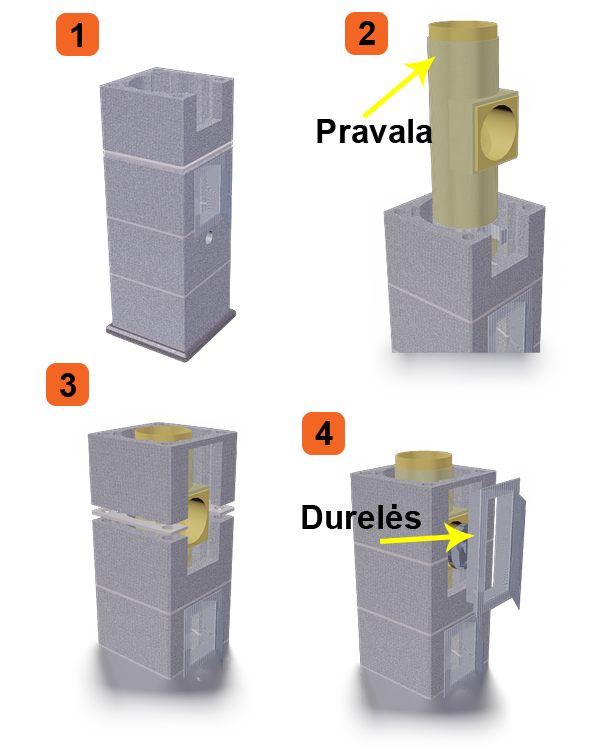

MK KOLEKT kamino blokų ir keraminio įdėklo montavimo etapai su trišakiu ir pravala
  1. Šablono pagalba ant blokelio sienelės pažymėti reikalingą angos dydį;
  2. Su kampiniu šlifuokliu išpjauti angą;
  3. Blokelį su išpjauta anga uždėti ant blokelio su mūro mišiniu;
  4. Uždėti centravimo žiedą ant pravalos;
  5. Ant nuvalyto įdėklo krašto užtepti rūgštims atsparaus glaisto/klijų;
  6. Įleisti išvalymo trišakį/pravalą;
  7. Nuvalyti glaisto perteklių nuo vidinės vamzdžių sujungimo vietos;
  8. Šablono pagalba ant blokelio sienelės pažymėti reikalingą angos dydį;
  9. Su kampiniu šlifuokliu išpjauti angą;
  10. Uždėti blokelį ant blokelio su mūro mišiniu.

4. Pajungimo trišakio montavimas

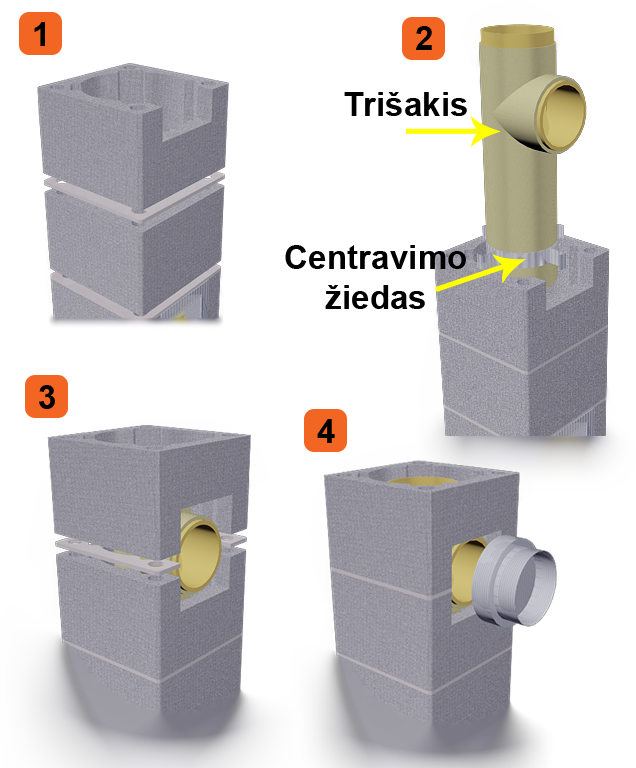

MK KOLEKT kamino blokų montavimas su keramikinio trišakio ir perėjimo elementais
  1. Uždėti blokelį ant blokelio su mūro mišiniu;
  2. Šablono pagalba ant blokelio pažymėti reikalingą angos dydį;
  3. Blokelį su išpjauta anga uždėti ant mišiniu užtepto blokelio;
  4. Ant pajungimo trišakio užmauti centravimo žiedą;
  5. Ant nuvalyto ir suvilgyto krašto užtepti rūgštims atsparaus glaisto/klijų;
  6. Įleisti pajungimo trišakį;
  7. Nuvalyti glaisto perteklių nuo vidinės vamzdžių sujungimo vietos;
  8. Šablono pagalba ant kito blokelio pažymėti reikalingą angos dydį;
  9. Uždėti blokelį su išpjauta anga ant blokelio su mūro mišiniu.

Trišakiui pajungti reikalingas specialus perėjimas, jokiu būdu negalima į trišakio atšaką montuoti paprastą įdėklą!

5. Standartinė montavimo eiga

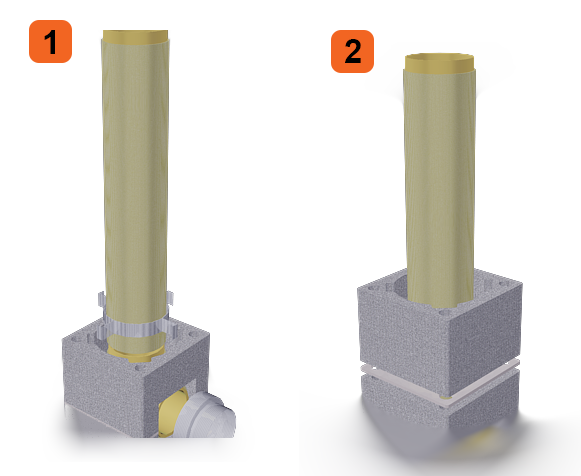

MK KOLEKT kamino keramikinio įdėklo ir blokelių surinkimas – trišakio ir sandarinimo detalės
  1. Uždėti centravimo žiedą ant keramikinio įdėklo;
  2. Ant nuvalyto ir suvilgyto vamzdžio krašto užtepti rūgštims atsparaus glaisto/klijų;
  3. Įleisti keraminį vamzdį;
  4. Uždėti blokelius ant montavimo mišinio;
  5. Nuvalyti glaisto perteklių nuo vidinės įdėklo sujungimo vietos.

Eigą kartoti iki kamino užbaigimo.

6. Kamino užbaigimas

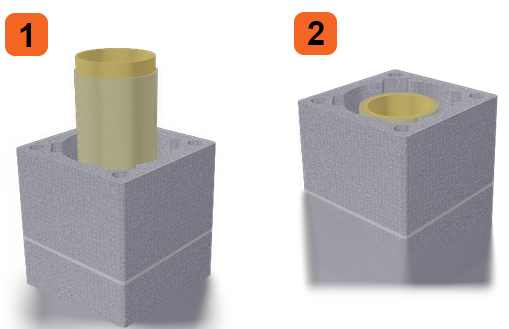

MK KOLEKT kamino keramikinio įdėklo montavimas į keramzitbetonio bloką – pirmieji žingsniai
  1. Mineralinė vata paskutiniame blokelyje turi būti trumpesnė, todėl šią sutrumpinkite;
  2. Prieš įleidžiant paskutinį vamzdį, jį sutrumpinti kampinio šlifuoklio pagalba;
  3. Nuvalyti bei suvilgyti vamzdžio kraštą ir užtepti rūgštims atsparaus glaisto/klijų;
  4. Įleisti keraminį vamzdį.

7. Kamino užbaigimo tvirtinimas

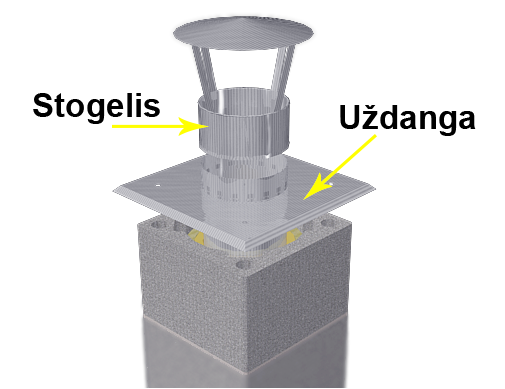

MK KOLEKT kamino uždanga su apsauginiu gaubtu ir plokšte – kamino viršutinės dalies detalė
  1. Ankeris įsukamas su šešiakampiu varžtu į keramzitbetonio bloke esančias tvirtinimo kiaurymes;
  2. Visas ankeris neįsukamas, virš bloko paliekama apie 1 cm;
  3. Ant kamino bloko dedama kamino uždanga ir prisukama varžtu per uždangą.
